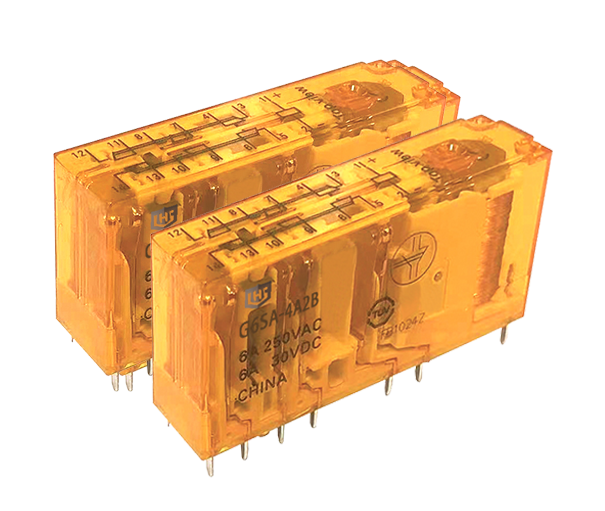

 | ·四組常開+兩組常閉 ·強制導向的觸點結構(符合IEC 61810-3標準) ·負載能力強：6A觸點切換能力 ·低輸入功耗：500mW ·絕緣能力強：輸入-輸出承受10kV浪涌電壓 ·UL絕緣等級：F級絕緣等級可供選擇 |
| ▊ | 產品選型 |
產品名稱 | 型號 | 觸點形式 | 品牌 |
安全繼電器 | G6SA-4A2B | 4NO+2NC | LHS |
說明 | |||
| ▊ | 觸點參數 |
觸點形式 | 4NO+2NC |
結構分類(按IEC 61810-3) | A類強制導向 |
接觸電阻(1) | 100mΩ(1A6VDC) |
觸點材料 | AgSnO2 |
觸點負載(阻性） | 6A 250VAC/30VDC |
最大切換電壓 | 400VAC/30VDC |
最大切換電流 | 6A |
最大切換功率 | 1500VA/180W |
電耐久性 | 1×105次(1NO:6A30VDC,阻性負載,室溫,1s通9s斷) 1×105次(1NO:6A250VAC,阻性負載,室溫,1s通9s斷) |
機械耐久性 | 1×107次 |
| ▊ | 線圈參數 |
額定線圈功率 | 約500mW |
| ▊ | 線圈規格表 |
額定電壓VDC | 動作電壓 VDC（1） | 釋放電壓 VDC（1） | 最大電壓（2）VDC | 線圈電阻Ω |
6 | ≤4.5 | ≥0.6 | 6.6 | 72×(1±10%) |
9 | ≤6.8 | ≥0.9 | 9.9 | 162×(1±10%) |
12 | ≤9.0 | ≥1.2 | 13.2 | 288×(1±10%) |
18 | ≤13.5 | ≥1.8 | 21.78 | 648×(1±10%) |
24 | ≤18.0 | ≥2.4 | 26.4 | 1152×(1±10%) |
36（3） | ≤27.0 | ≥3.6 | 39.6 | 2592×(1±10%) |
48（3） | ≤36.0 | ≥4.8 | 52.8 | 4608×(1±10%) |
備注： (1)上述值均為初始值； (2)最大電壓是指繼電器線圈在短時間內能夠承受的最大電壓值； (3)對于額定電壓≥36V的產品，為保護線圈不受損傷，在測試及應用中，必須有抑制 線圈產生過電壓的措施(如：在線圈并聯二極管等)。 | ||||
| ▊ | 性能參數 |
絕緣電阻 | 1000MΩ(500VDC) | |
介質耐壓 | 線圈與觸點間 | 4000VAC1min |
斷開觸點 | 1500VAC1 min | |
觸點組間 | 2500VAC1min (11-12/13-14) 4000VAC1min (其他 | |
浪涌電壓 | 線圈與觸點 | 10kV(1.2/50μs) |
觸點組間 | 5kV(1.2/50μs) | |
動作時間(額定電壓下) | ≤20ms | |
釋放時間(額定電壓下) | ≤20ms | |
線圈溫升(額定電壓下) | ≤70K(線圈驅動電壓為1.1倍Un，觸點載流為額定電流，環境溫度85℃) | |
振動 | NO/NC:10Hz~55Hz1.5mm雙振幅 NO:55Hz~200Hz,98m/s2 NC:55Hz~200Hz,49m/s2 | |
沖擊 | 穩定性 | 100m/s2 |
強度 | 980m/s2 | |
爬電距離 | 線圈與觸點間 | 8mm |
觸點組間 | 5.5mm | |
空氣間隙 | 線圈與觸點間 | 8mm |
觸點組間 | 5.5mm | |
濕度 | 5%~85%RH | |
溫度范圍 | -40℃~85℃ | |
MTTFd | ≥56年 | |
引出端形式 | 印制板式 | |
重量 | 約23g | |
封裝方式 | 防焊劑型 | |
備注：(1) UL絕緣等級：F級、B級；(2) 上述值均為初始值。 | ||
| ▊ | 外形圖、接線圖、安裝孔尺寸 |
外形尺寸 | 接線圖 |
 |
|
備注: (1)產品部分外形尺寸未注尺寸公差，當外形尺寸≤1mm，公差為±0.2mm；當外形尺 寸在(1~5)mm之間時，公差為±0.3mm；當外形尺寸＞5mm，公差為±0.4mm； (2)安裝孔尺寸中未注尺寸公差為±0.1mm。 | |
| ▊ | 性能曲線圖 |
 |
備注: (1) 測試條件：1NO端，阻性負載，250VAC，室溫，1s通9s斷。 (2) 以上為試驗測試的典型值。 |
| ▊ | 性能曲線圖 |
|
備注： 按IEC61810-1附錄B表B.3方法測試，常溫，1NO，1s通9s斷 |

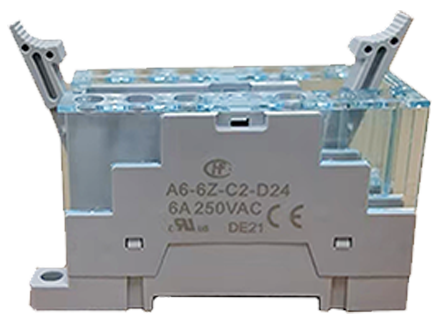

| ▊ | 繼電器配套插座 |
 | ·線圈與觸點間的耐壓2500VAC，絕緣電阻1000MΩ ·可螺釘安裝，亦可導軌安裝 ·用二極管對線圈進行保護，抑制反向過電壓 ·帶有手指保護罩 ·自帶繼電器保持及取出 |
| ▊ | 性能參數 |
插座型號 | 額定電壓 | 額定電流 | 繼電器線圈適用電壓 | 環境溫度 | 扭矩* | 最大導線截面尺寸mm2 | 博露導線長度 | 重量 | 備注 |
A6-6Z-C2-D24 | 250VAC | 6A | (6~24)VDC | -25℃~55℃ | 1.0N·m | 2×1.5 | 7mm | 約63g | 帶指示燈 |
| ▊ | 外形圖、接線圖、安裝孔尺寸、電路圖 |
外形尺寸：頂視圖 單位: mm | 接線圖、安裝孔尺寸：頂視圖 單位: mm |
 |  |
電路圖 | |
| |
