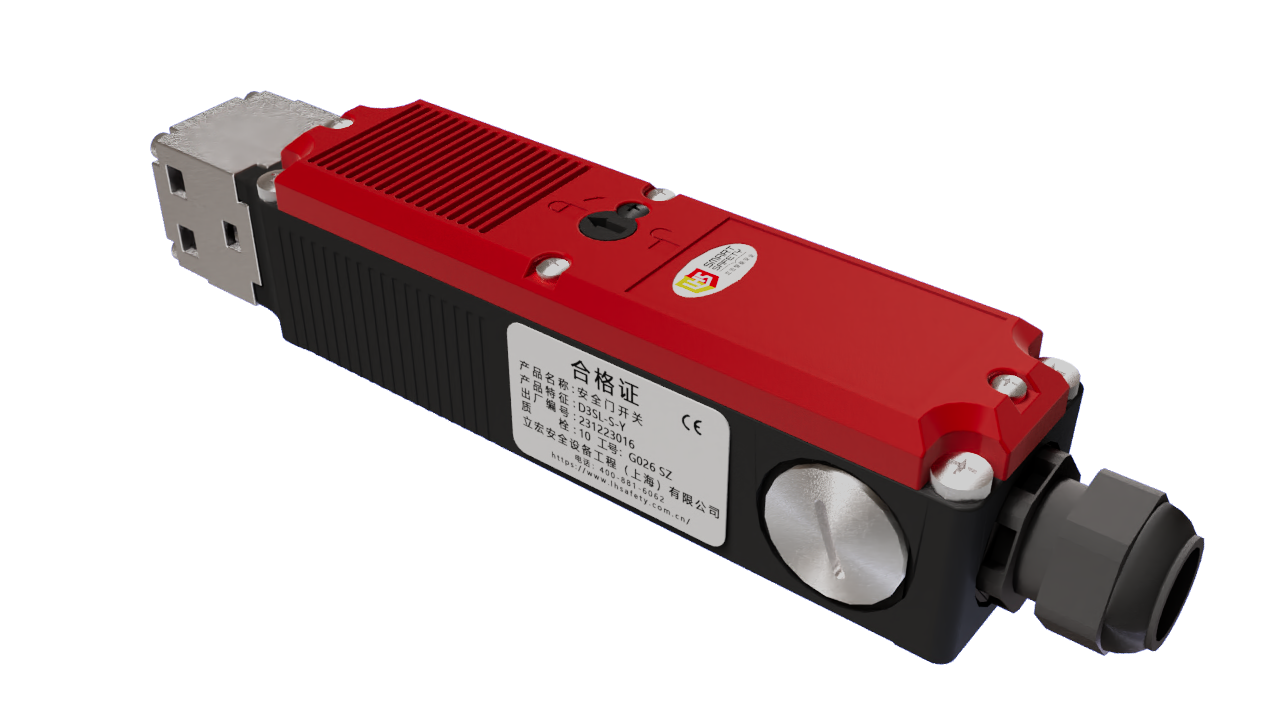

| 電磁鎖定安全門鎖開關 ? 內置4組觸點，支持上電解鎖與斷電解鎖選型 ? 鎖定力為2000N ? 金屬開關頭部，可進行4個方向調整 ? 四種插銷可供選擇 |
| 訂購信息 |  |
| 圖片展示 | 開關型號 | 觸點配置 | 導管開口/連接器 | 類型 | |

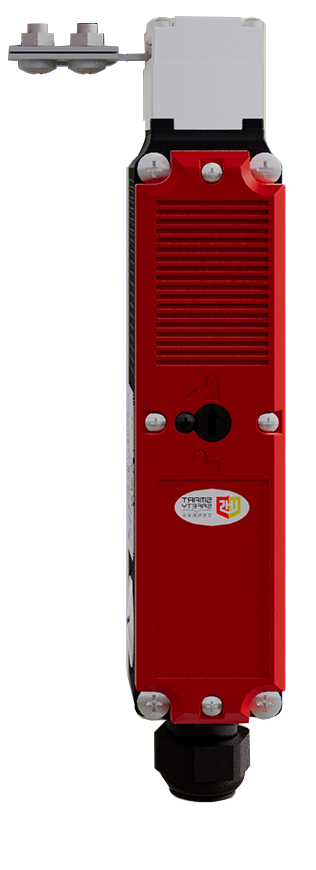

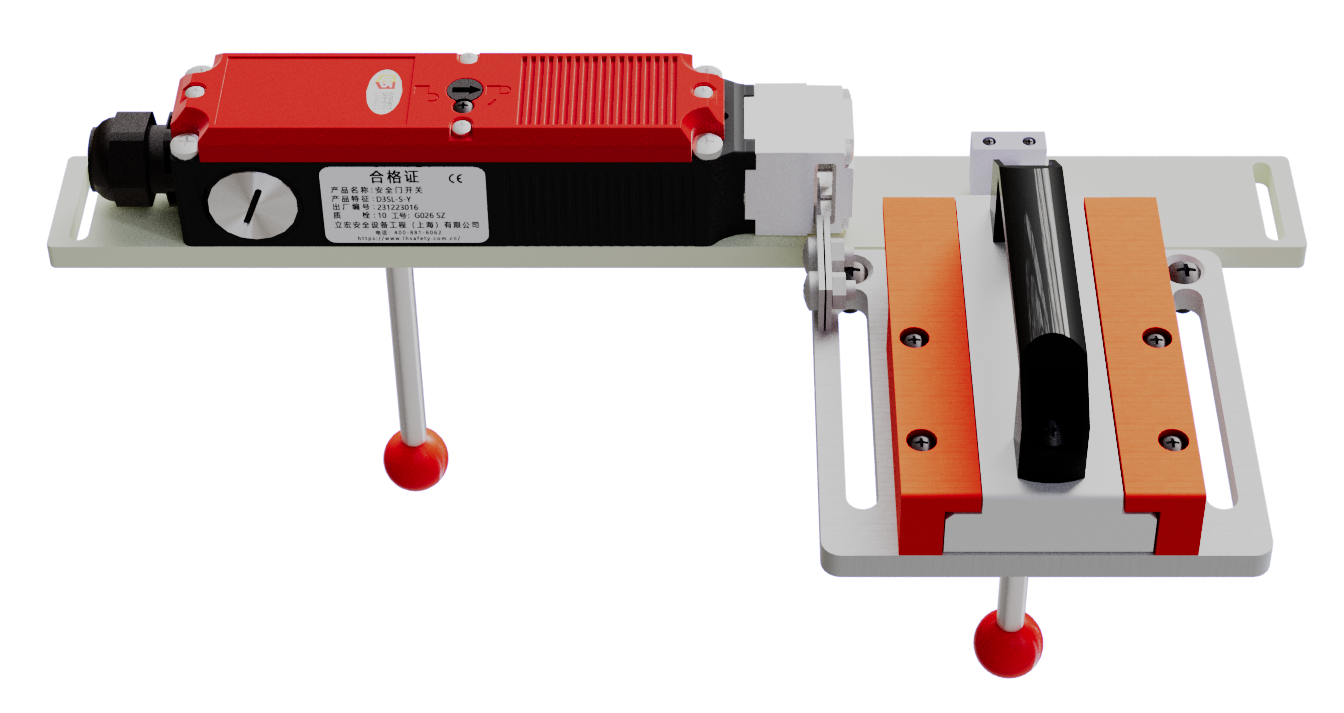

| 門鎖+把手 | 門鎖 | ||||
 |  | D3SL-S | 2NC/1NC+2NC/1NO | M20防水接頭 | 上電解鎖 |
| | D3SL-D | 2NC/1NC+2NC/1NO | M20防水接頭 | 斷電解鎖 |
 |  | D3SL-S-Y | 2NC/1NC+2NC/1NO | M20防水接頭 | 上電解鎖+帶應急解鎖裝置 |
| | D3SL-D-Y | 2NC/1NC+2NC/1NO | M20防水接頭 | 斷電解鎖+帶應急解鎖裝置 |
 | BS03 | 金屬 | / | 普通把手 | |
 | BS04 | 金屬 | / | 帶鑰匙把手 | |
 | BS08 | 金屬 | / | 帶后置解鎖把手 | |
說明： | D3SL-D-Y/D3SL-S-Y，背面帶有緊急解鎖裝置，裝置為人員被誤關入風險區域時緊急逃生使用，請勿隨意旋轉。如果常時間使用開關功能可能會被破壞。 | ||||

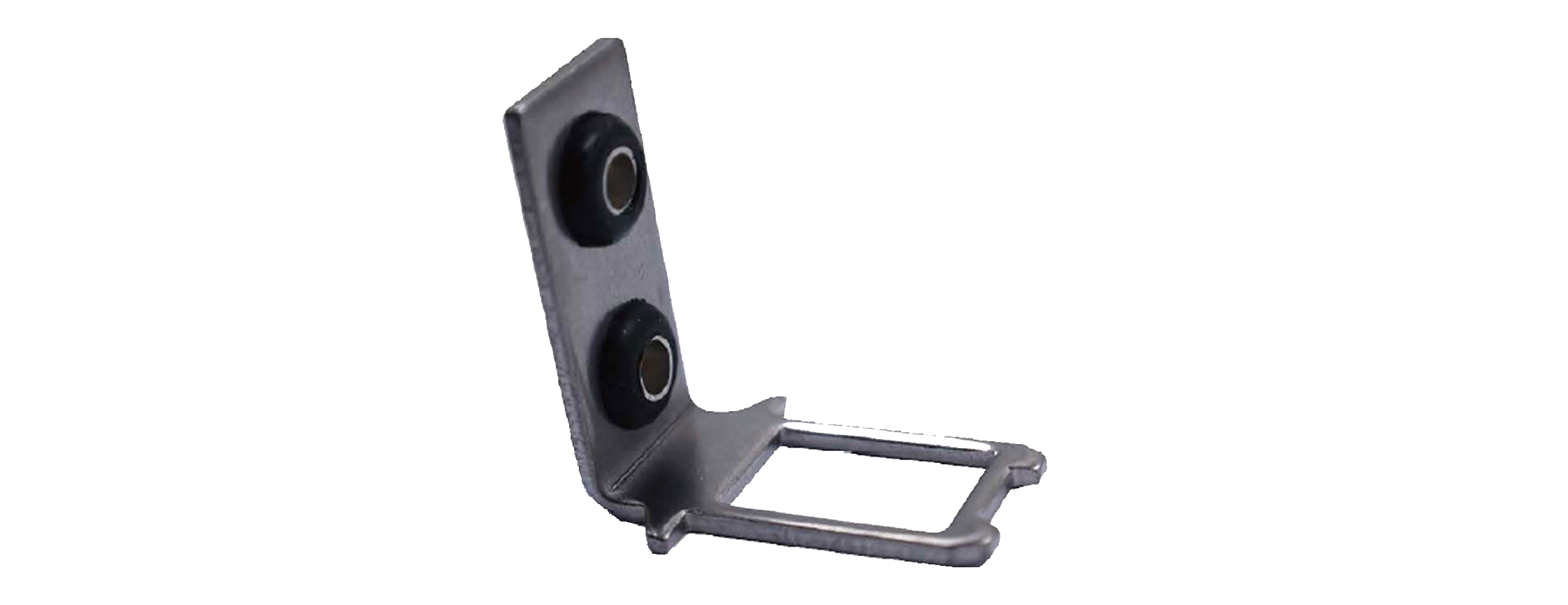

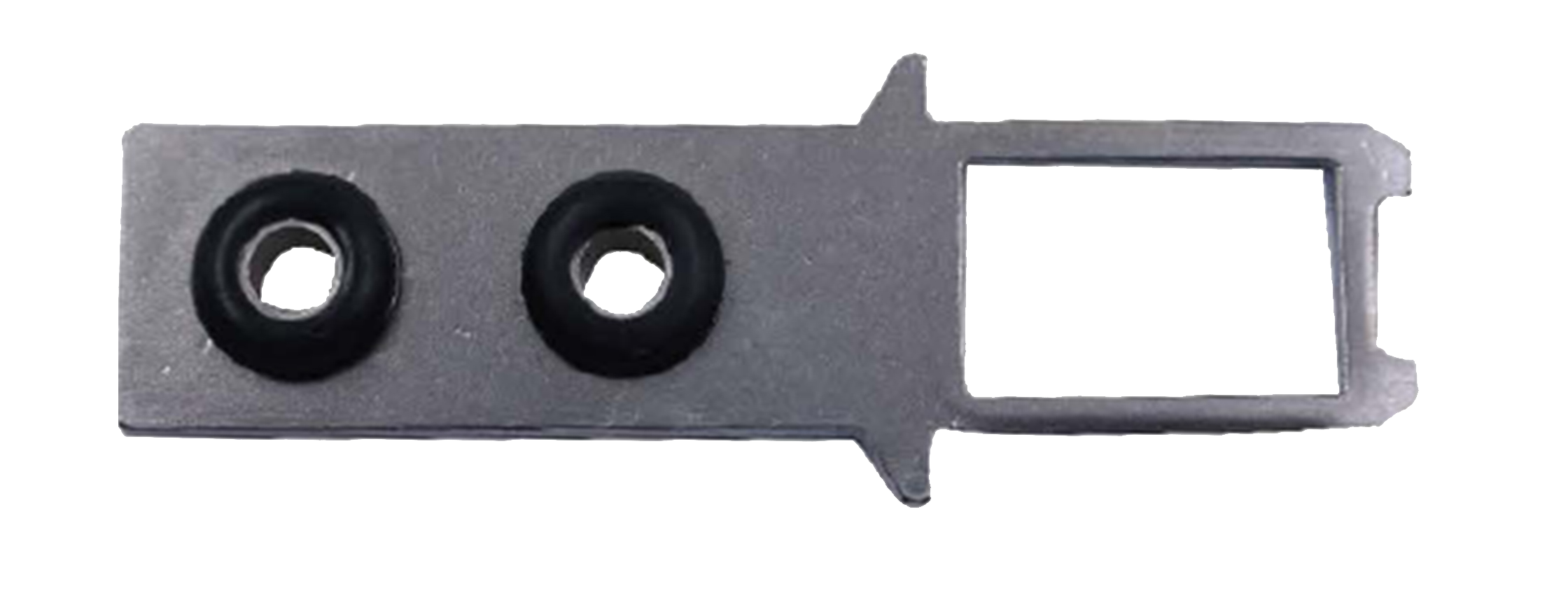

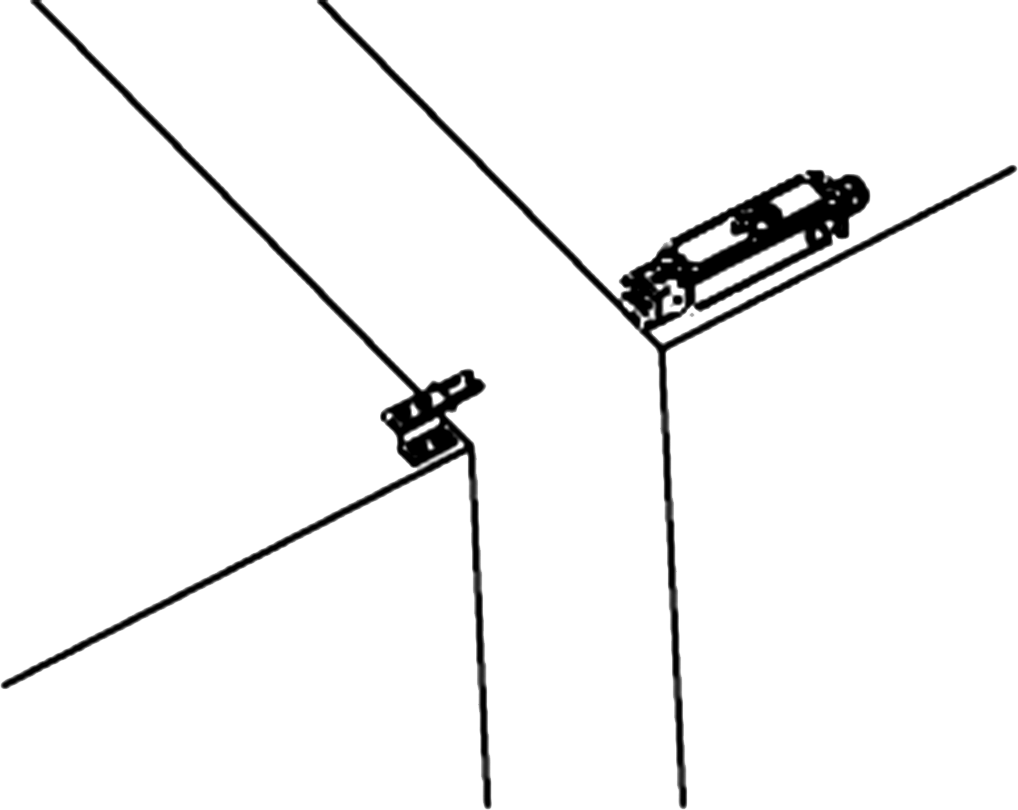

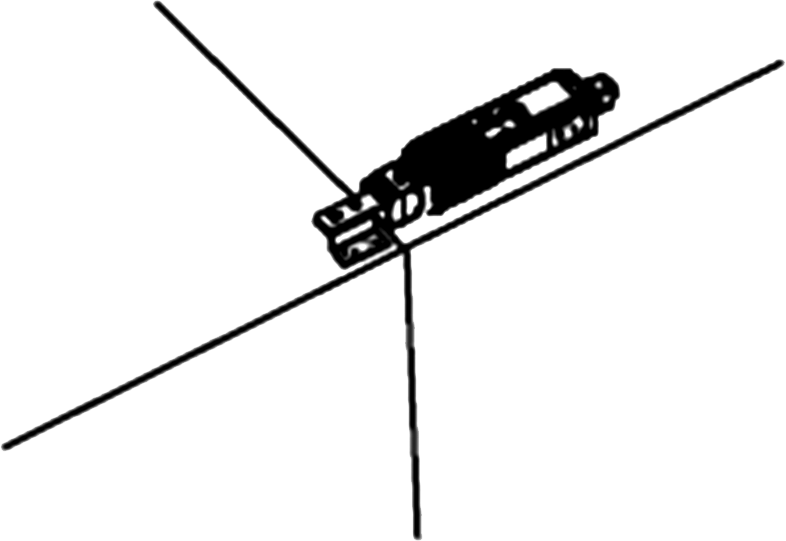

| 鎖舌類型 |

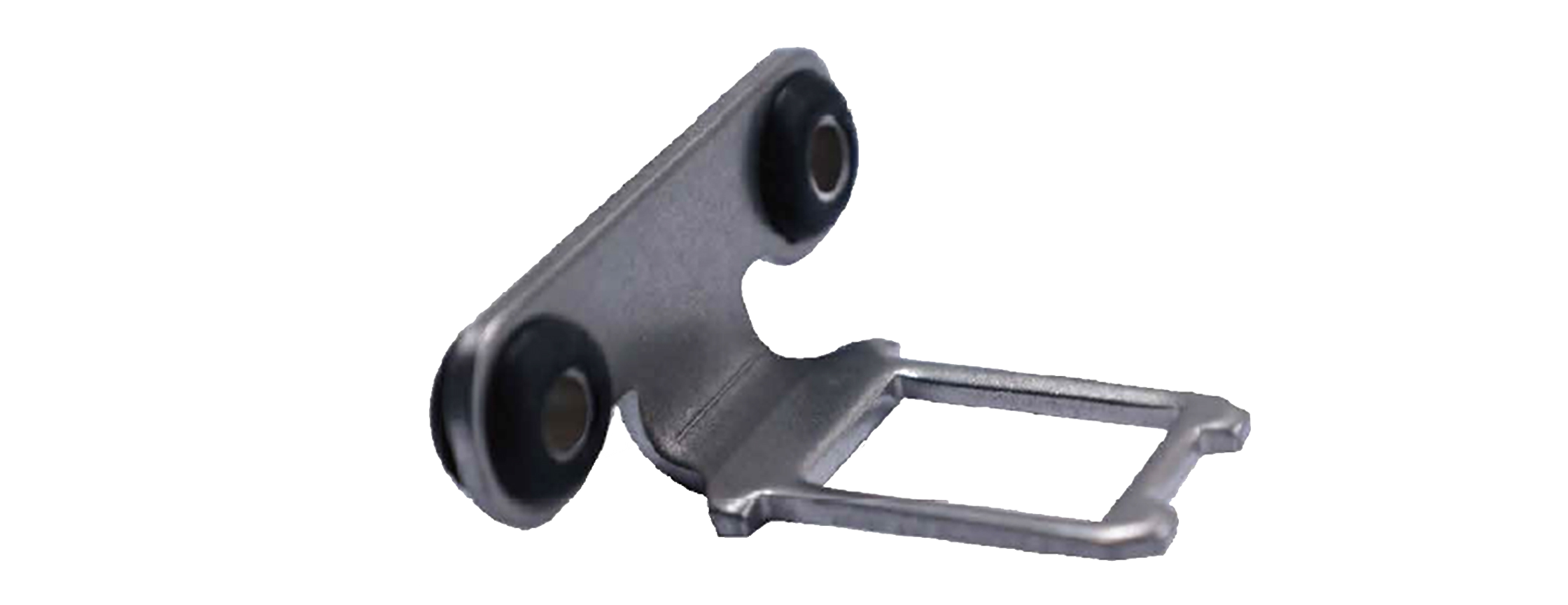

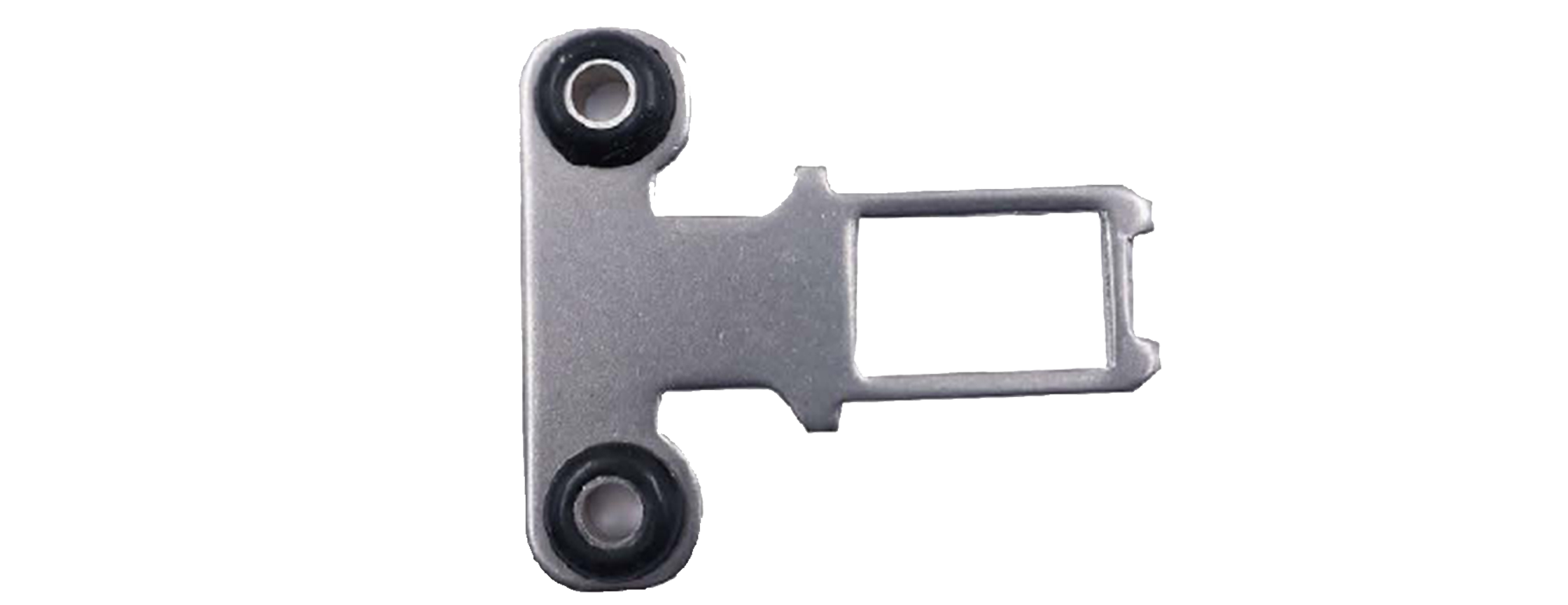

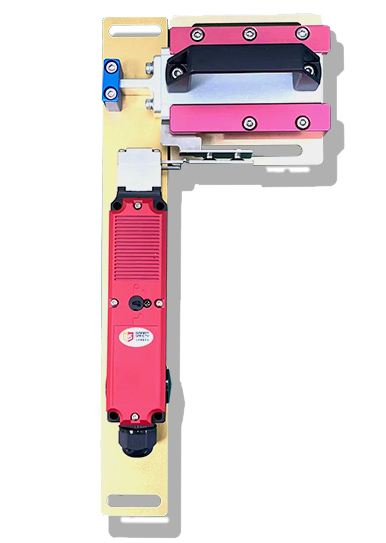

直插安裝型 Z | 長L安裝型 ZL | 寬型安裝型 K | 短L型安裝型 KL |
|
|

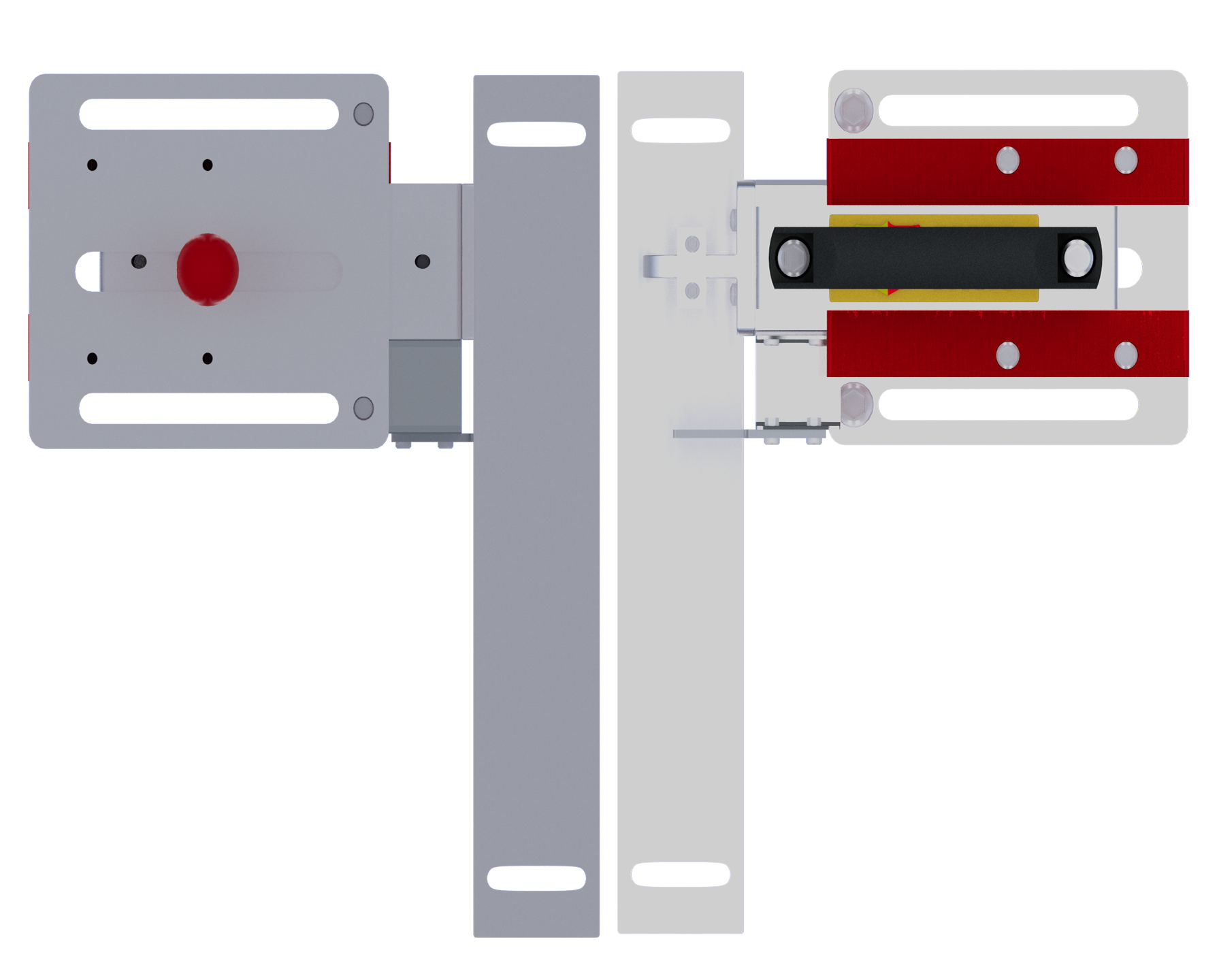

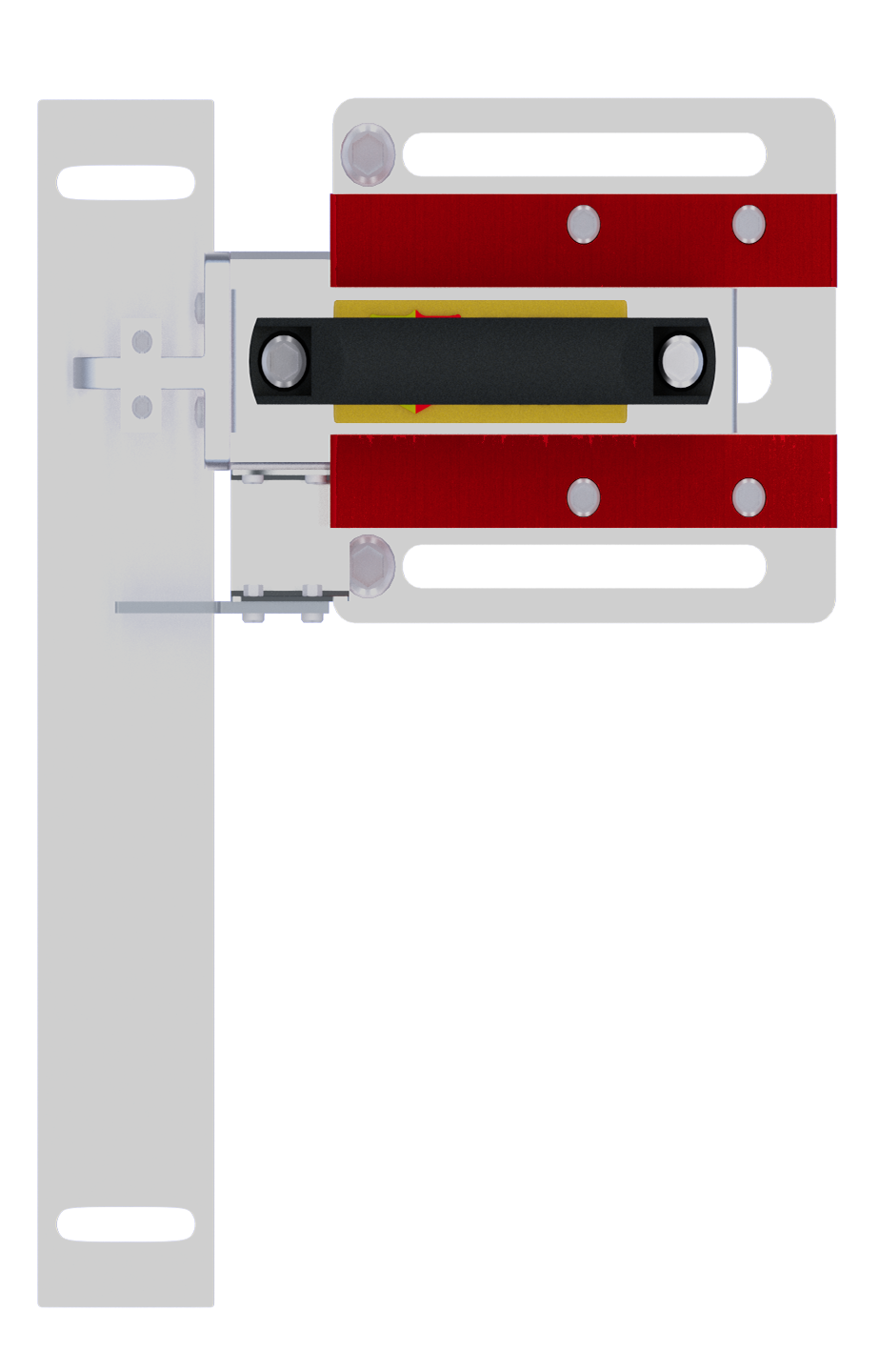

|  |
| 安全門閂/把手 |
安全門閂 BS02 | 安全門閂+內部逃生裝置 BS01 | 安全門閂 BS03 | 安全門閂+內部逃生裝置 BS08 | 安全門閂 BS04 | |||
|
|
|  |
| |||
 |

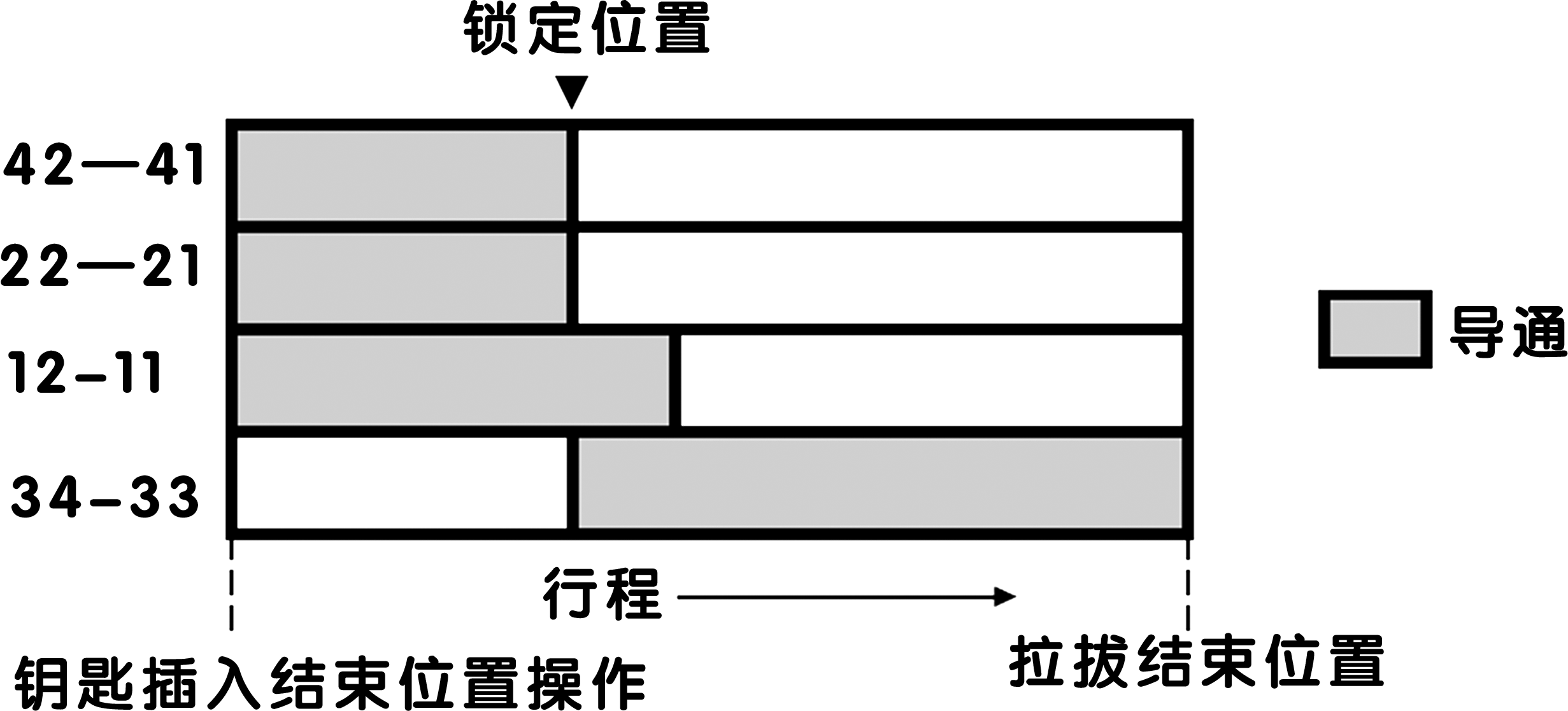

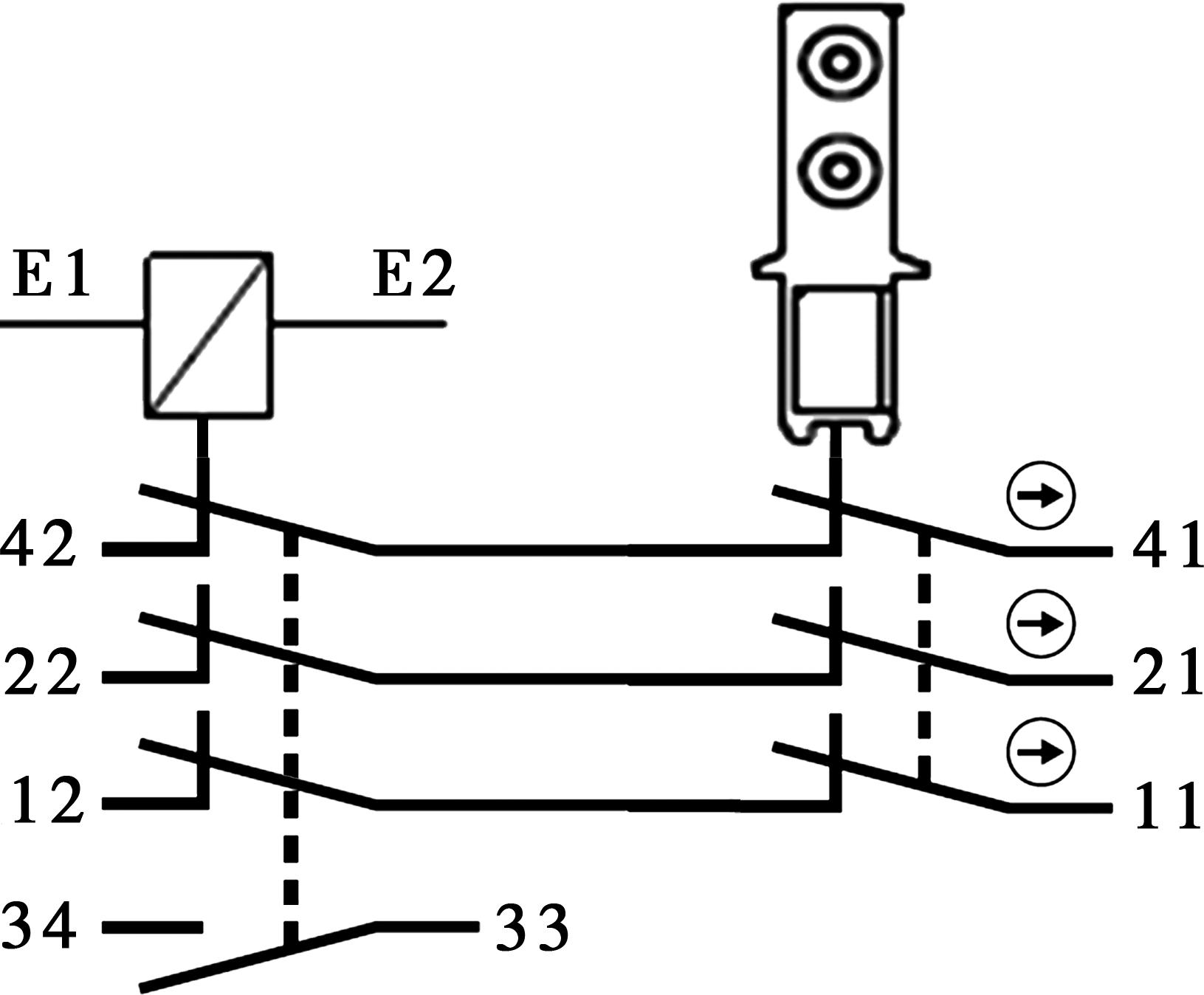

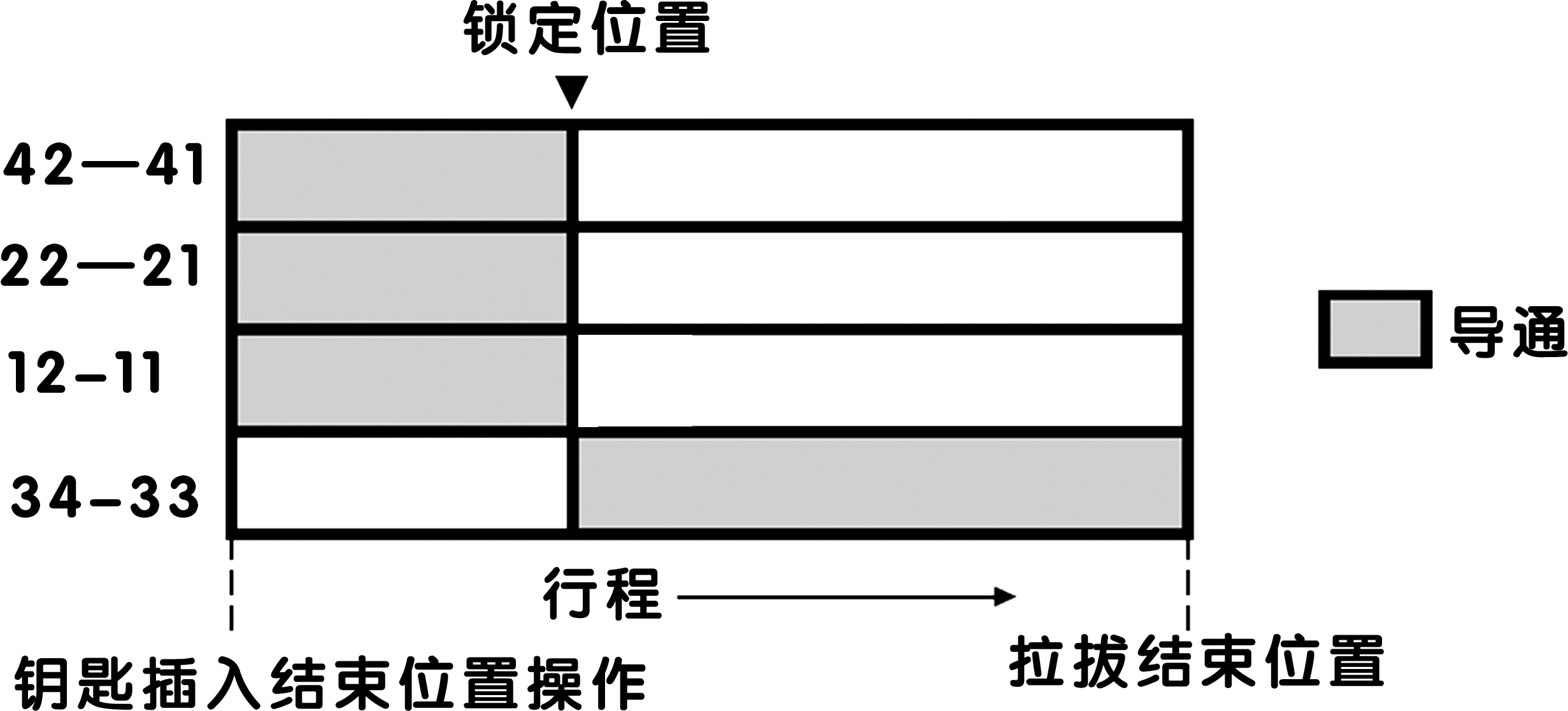

|  |   |
| |||
| 觸點容量 |
額定電壓 | 30V | 250V | ||
額 定 電 流 | AC | 電阻性負載（AC-12） | — | 4A |
電感性負載（AC-15） | — | 2A | ||
DC | 電阻性負載（DC-12） | 2A | 0.8A | |
電感性負載（DC-13） | 1A | 0.4A | ||
| 性能 |
| 安全 認證 | 機械可靠性 | B10d 2.5x106在100mA負載下運行 IS013849-1至PLe，取決于系統架構 EN62061至SIL3，取決于系統架構 |
| 安全數據 | 每年使用8個周期/小時/每天24小時/365天 MTTFd 356年 | |
| 防護等級 | IP67 | |
壽命*1 | 機械 | 不少于100萬次 |
不少于10萬次（AC-12 250V 4A） | ||
電氣 | ||
不少于100萬次（24V AC/DC 100mA） | ||
操作進度 | 0.5m/s | |
操作頻率 | 最大30次/min | |
強制斷開力*2 | 最小60N | |
強制斷開行程*2 | 最小10mm | |
最小適用負載 | 24V DC 4mA | |
污染程度（操作環境） | 污染等級3 | |
觸電容量 | 24V(DC13 4A)/230V (DC15 4A) | |
有電磁線圈 | 額定電壓：DC 24V 額定電流:0.31A 絕緣等級:B級 | |
環境溫度 | -10-40℃ | |
| 型號和接點構成 |
型號 | 接點構成 (門開閉檢測開關+鎖定監控開關) | 接點形式 | 動作模式 |
D3SL-S | 2NC/1NC+2NC/1NO |   |  |
| D3SL-D | 2NC/1NC+2NC/1NO |  |  |
| 電磁線圈 |
額定電壓 | DC24V+10% |
額定電流 | 0.4A |
絕緣等級 | B 級 |
| 上電解鎖示意圖內 |
動 作 狀 態 | 狀態1 | 狀態2 | 狀態3 | 手動解鎖狀態 |
關門狀態 設備啟動 線圈斷電 | 關門狀態 設備不可啟動 線圈通電 | 開門狀態 設備不可啟動 線圈斷電 | 開門狀態 設備停止 線圈斷電 | |
防 護 門 狀 態 圖 |  |  |  | |
觸 電 狀 態 圖 |
|

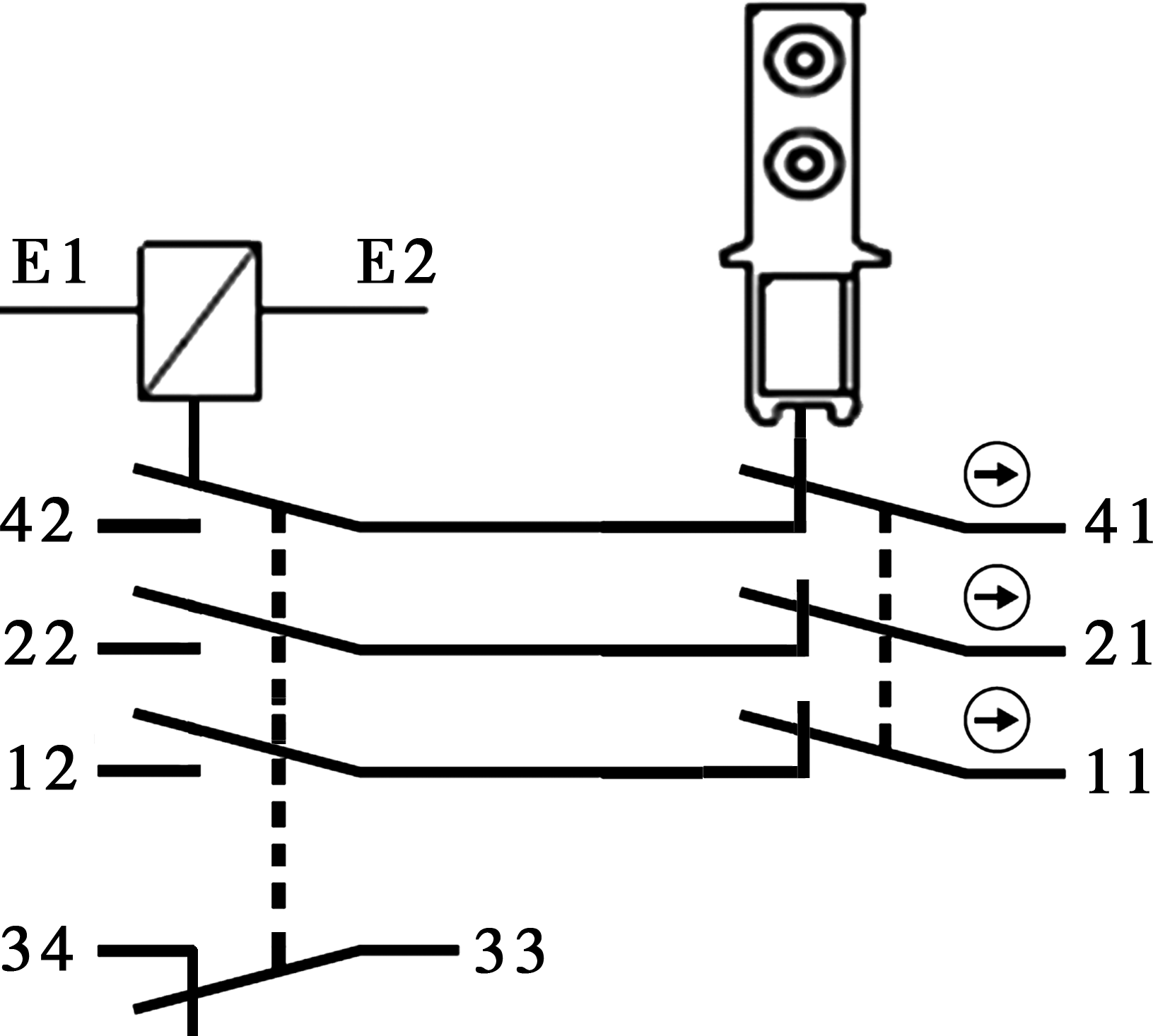

|  |  |
| 斷電解鎖示意圖 |
動 作 狀 態 | 狀態1 | 狀態2 | 狀態3 | 手動解鎖狀態 |
關門狀態 設備不可啟動 線圈斷電 | 關門狀態 設備啟動 線圈通電 | 開門狀態 設備不可啟動 線圈斷電 | 開門狀態 設備停止 線圈斷電 | |
防 護 門 狀 態 圖 |  |  |  | |
觸 電 狀 態 圖 |  |  |  | |

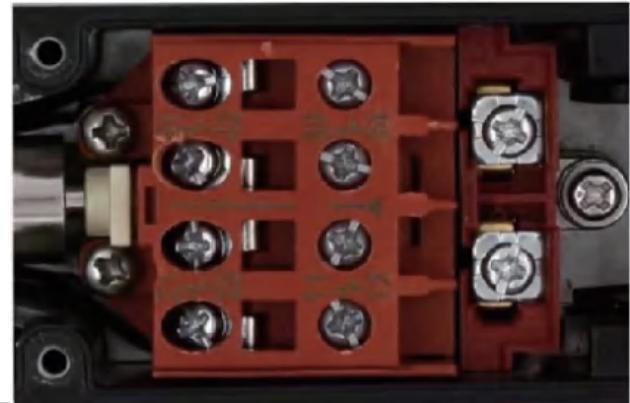

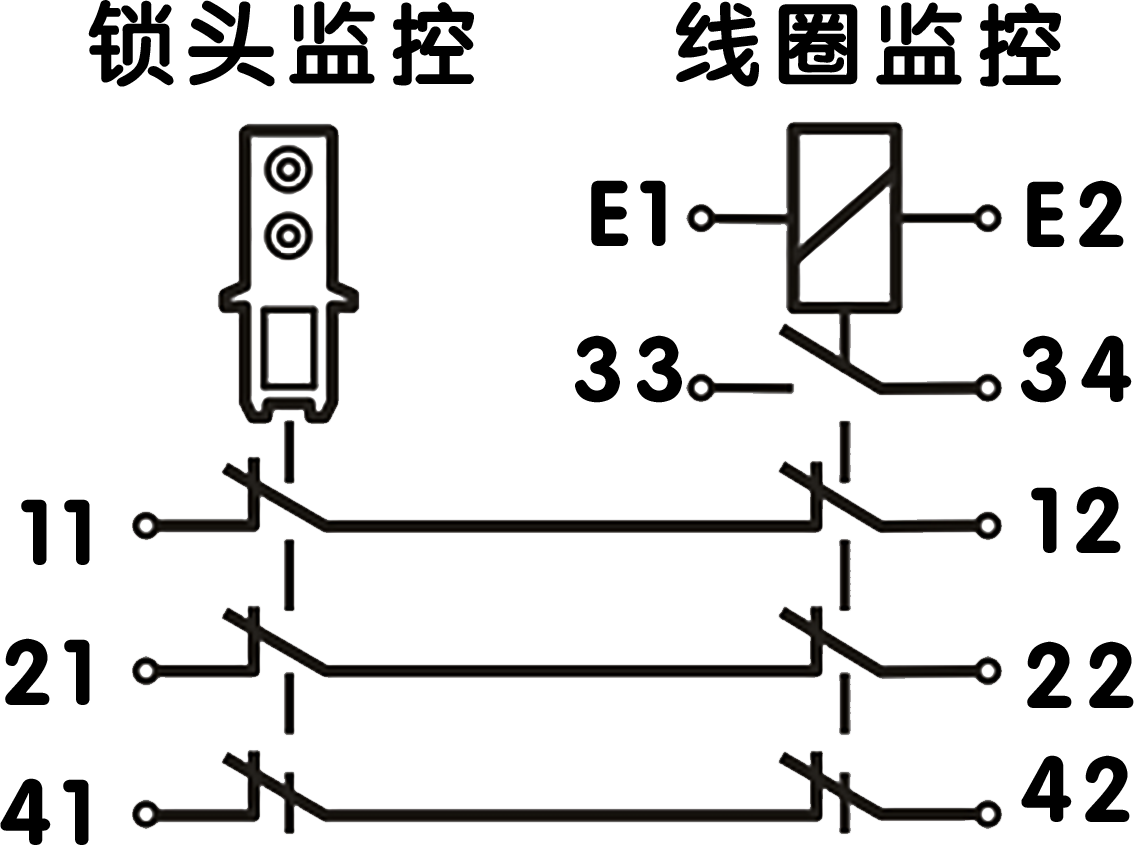

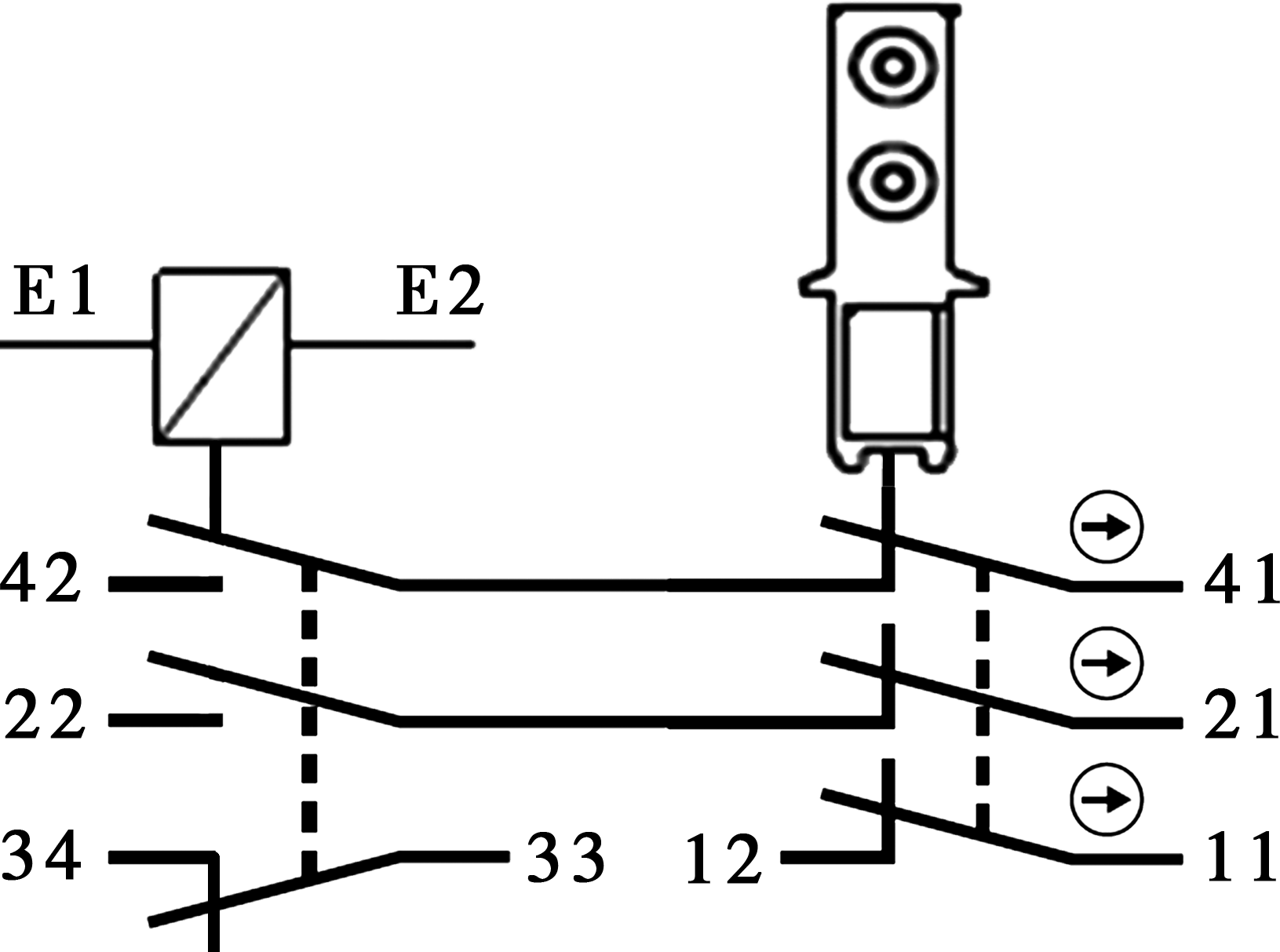

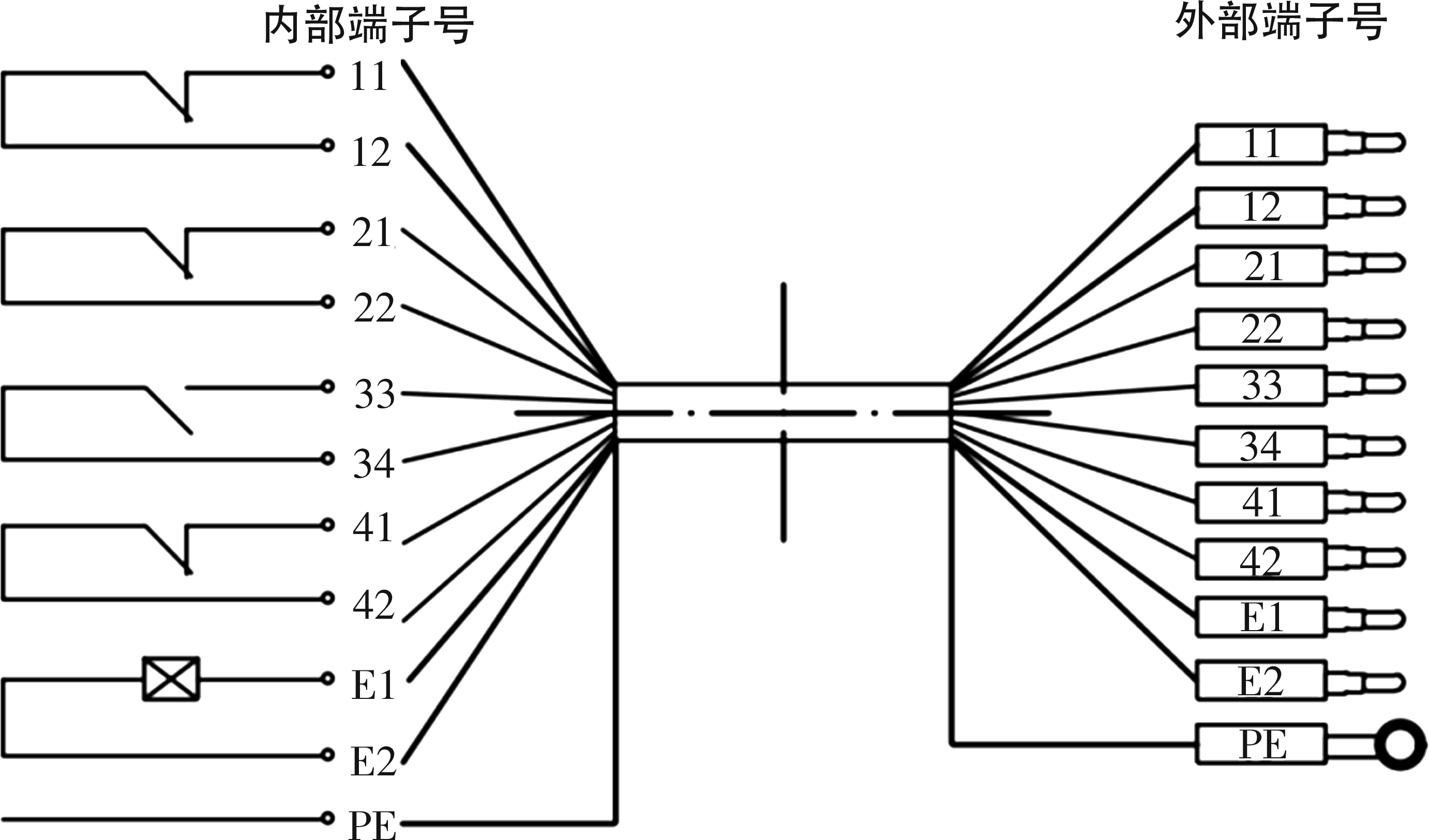

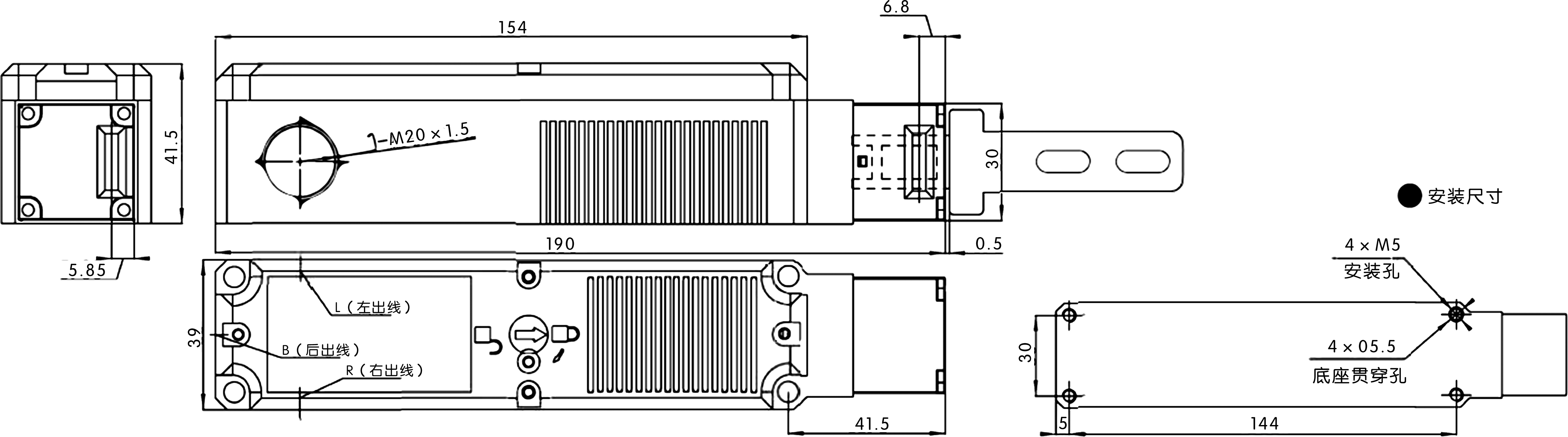

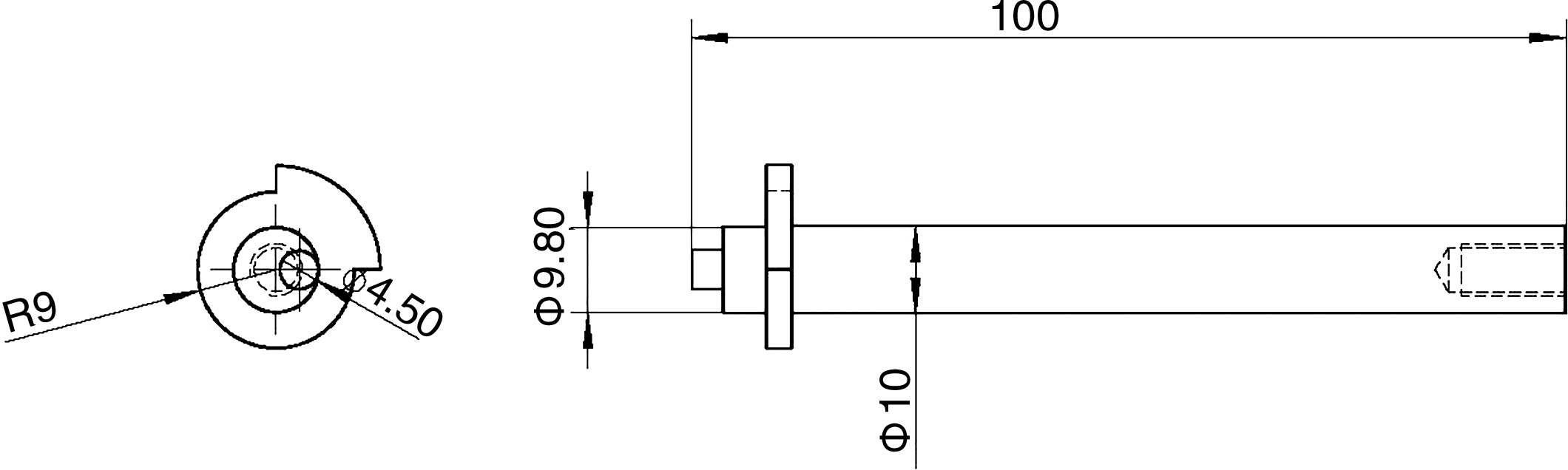

| 內部結構與接線圖 |
 |  |  |
| 外形及安裝尺寸 |

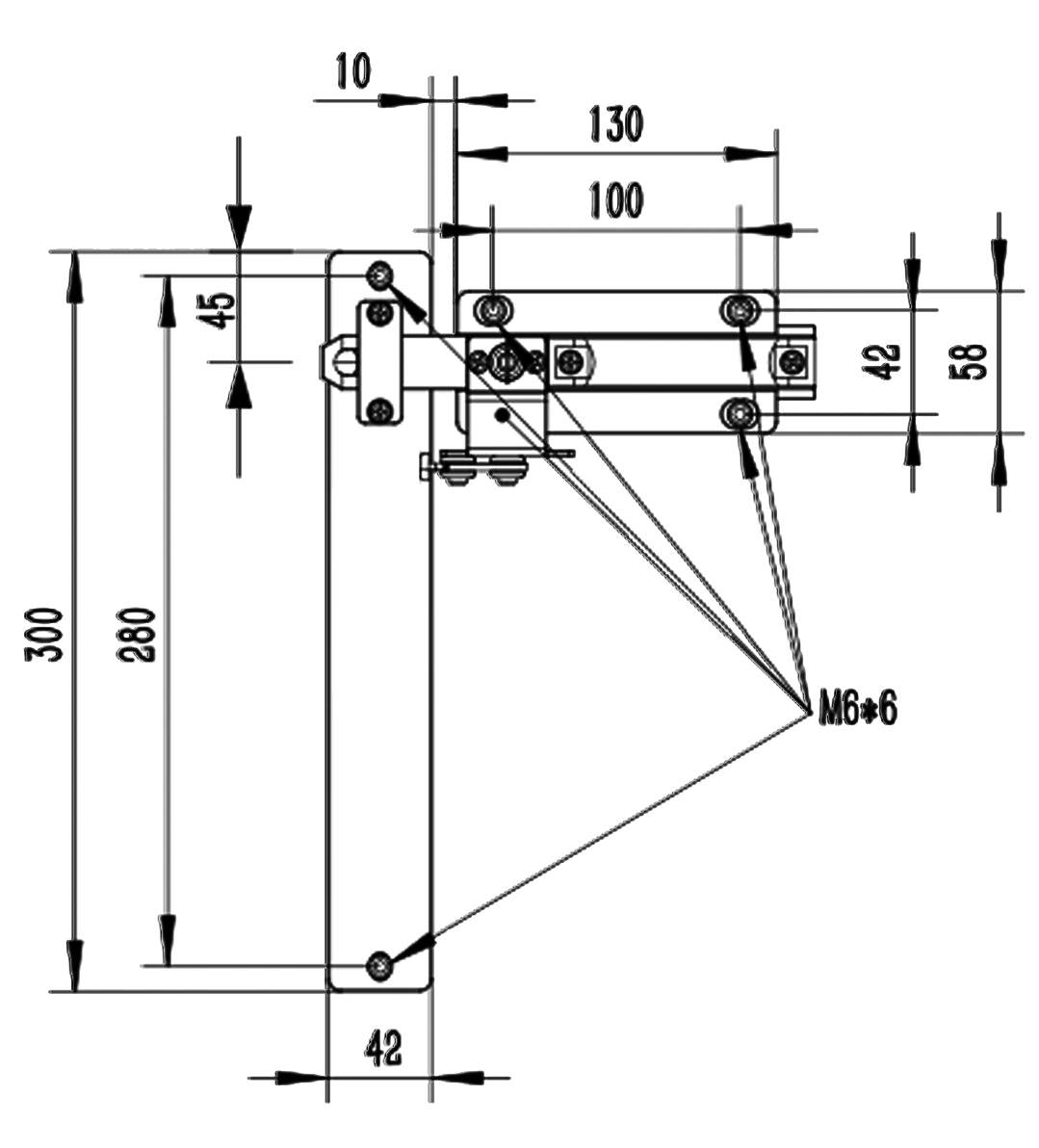

外形及安裝尺寸 |
 |

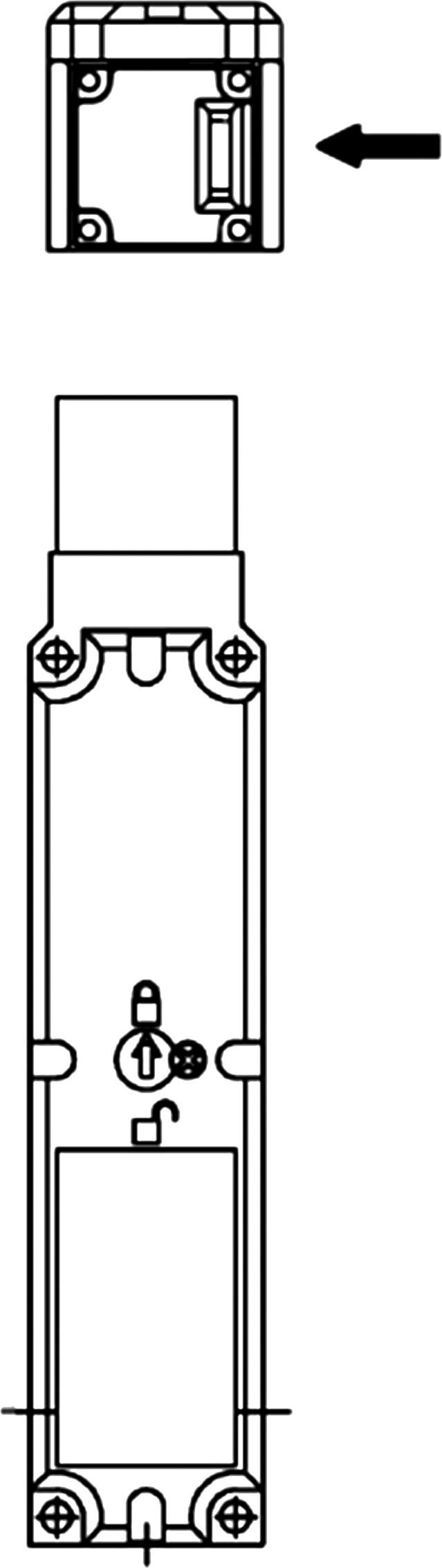

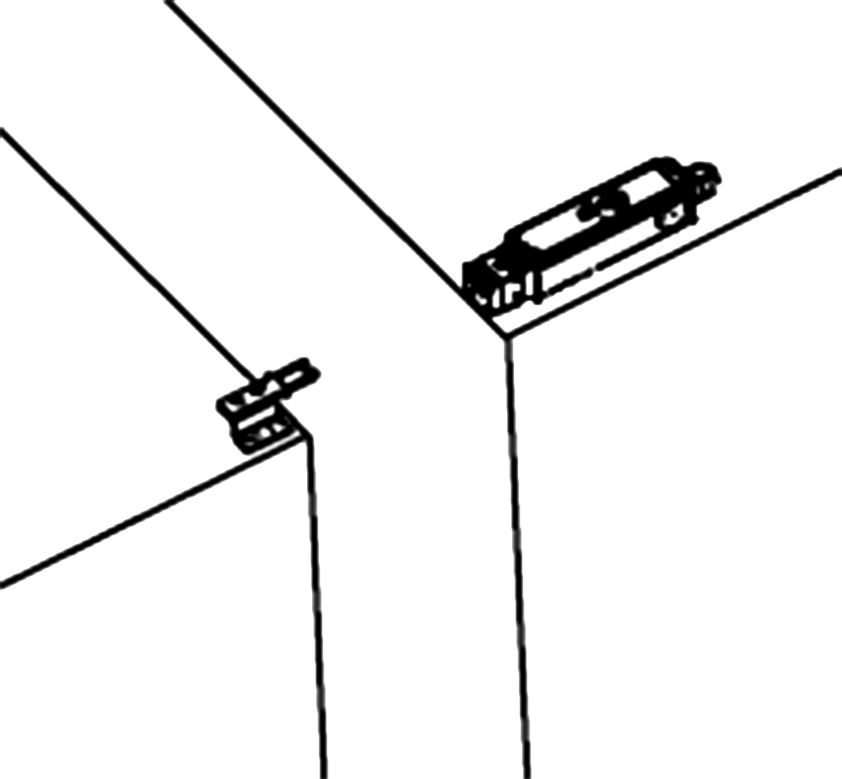

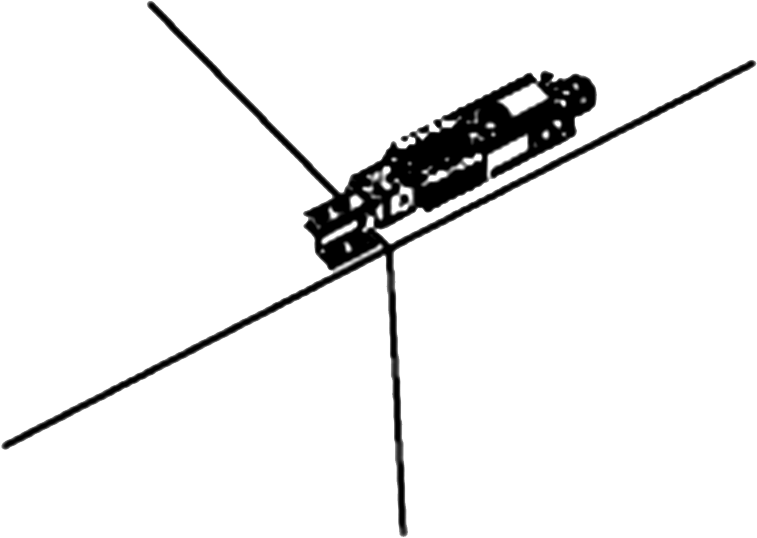

| 頭部安裝方向 |

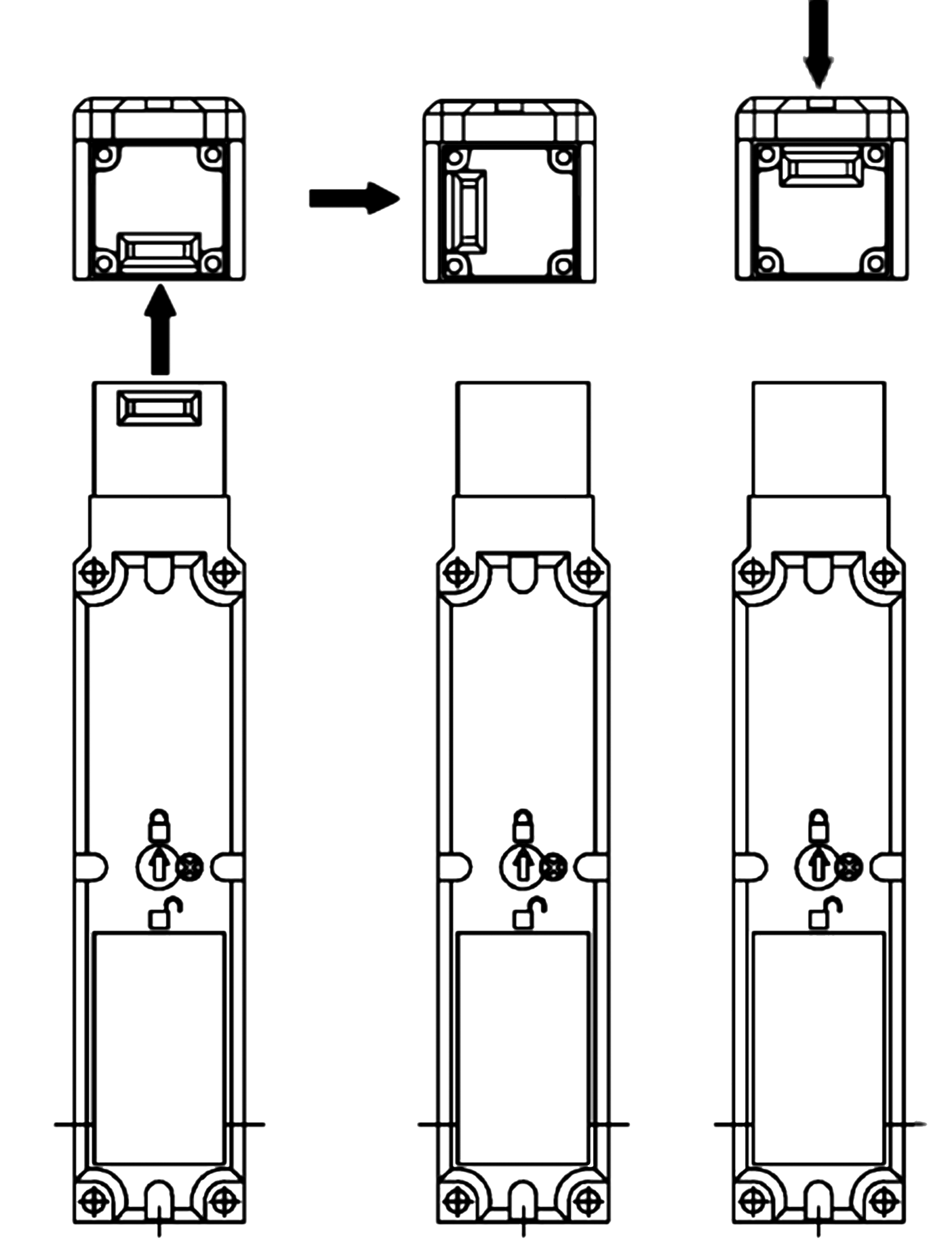

安裝方向 | 頭部更改方向 | 安全門開關頭部可以更改其安裝方向，以適配更多的安裝環境。殼體位置不變，僅改變頭部方向即可。 |
 |  |
| 輔助解鎖說明 |

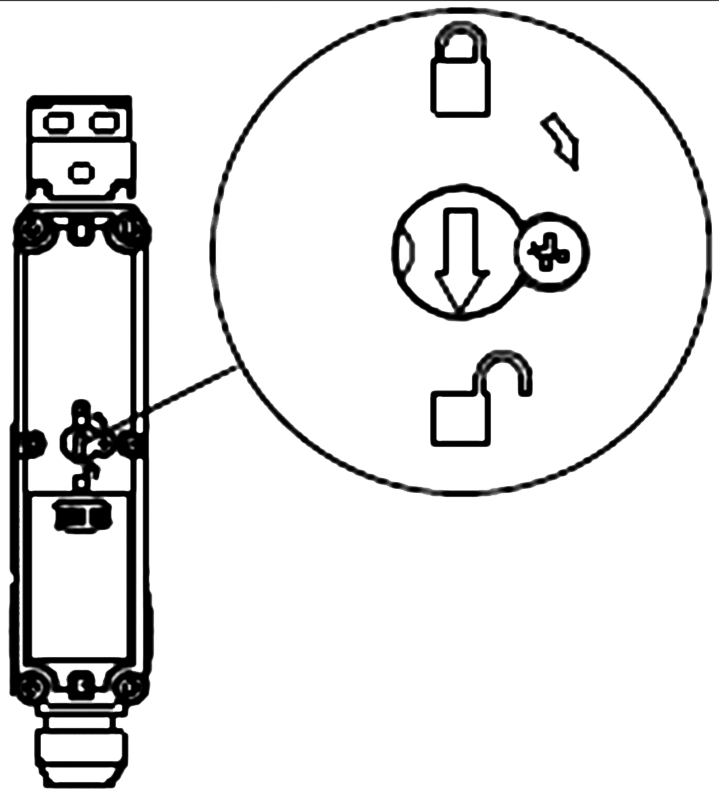

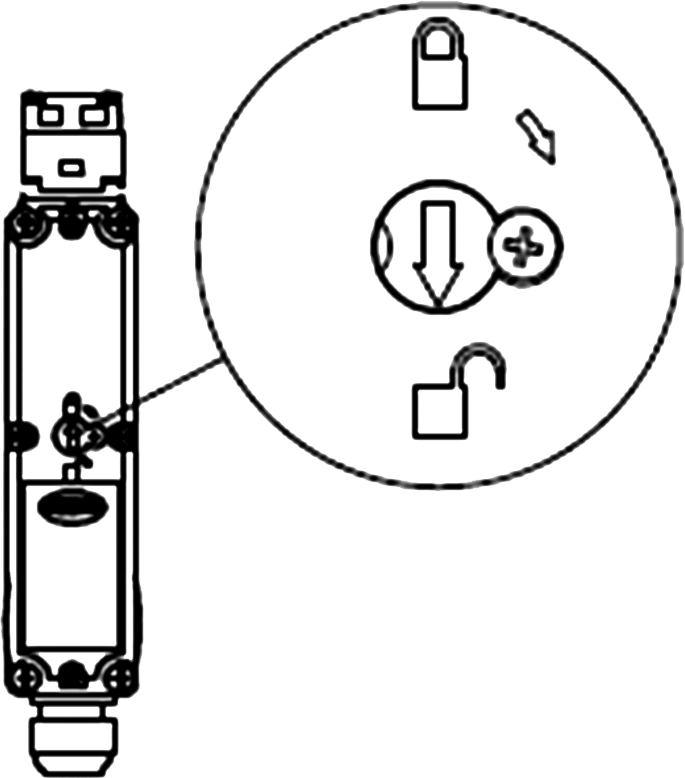

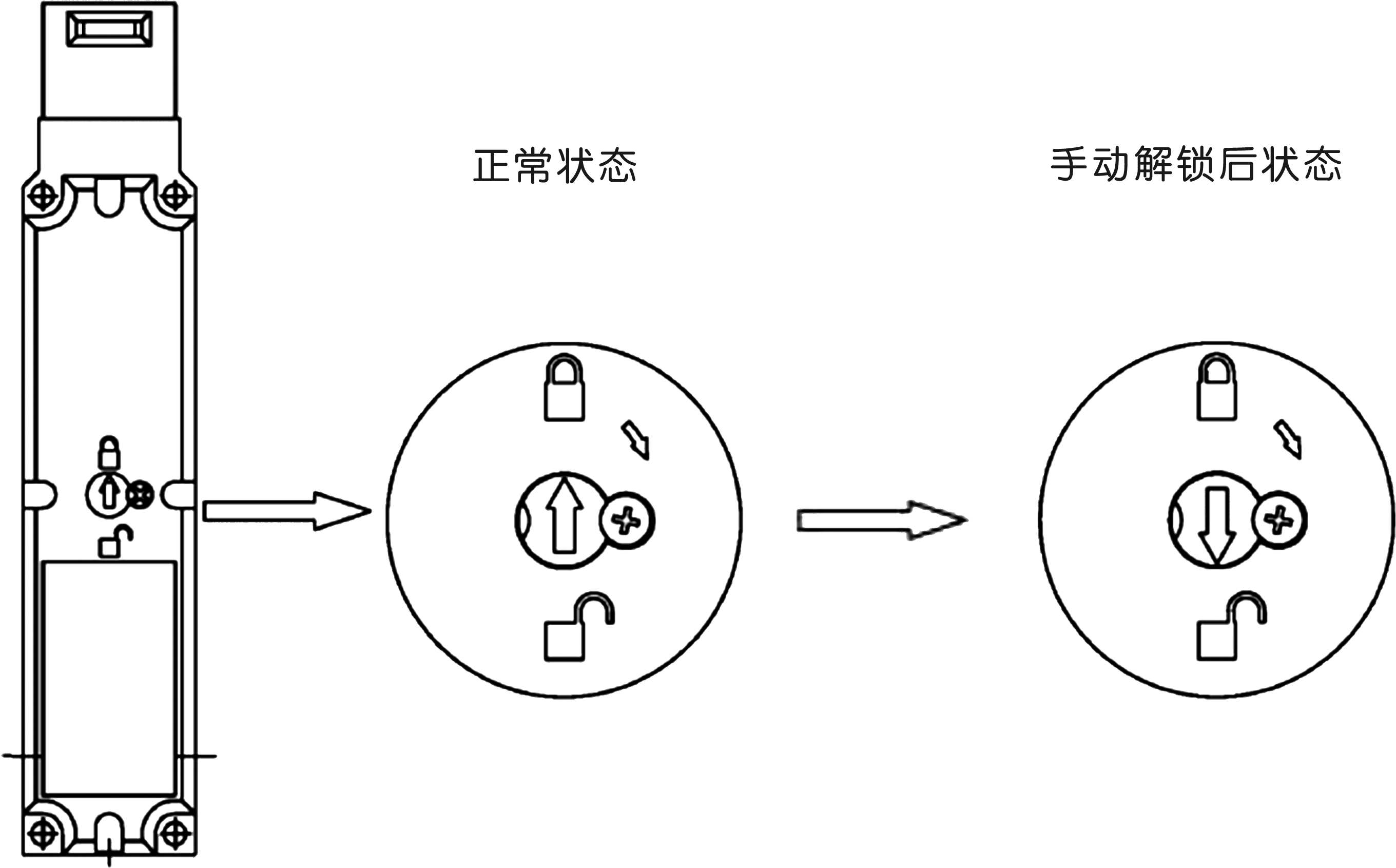

 | 安全門開關在正常工作時，箭頭指向 “上鎖 ” 標志，防轉螺釘必須處于緊固狀態；在設備停電或出現故障等特殊情況時，若要打開防護門，應首先松開箭頭旋鈕旁邊的螺釘；再使用工具將箭頭旋鈕指向 “開鎖 ” 標志，此時安全門開關解鎖，插銷可拔出，防護門可打開。 |
| 安全聯鎖開關選型表 |

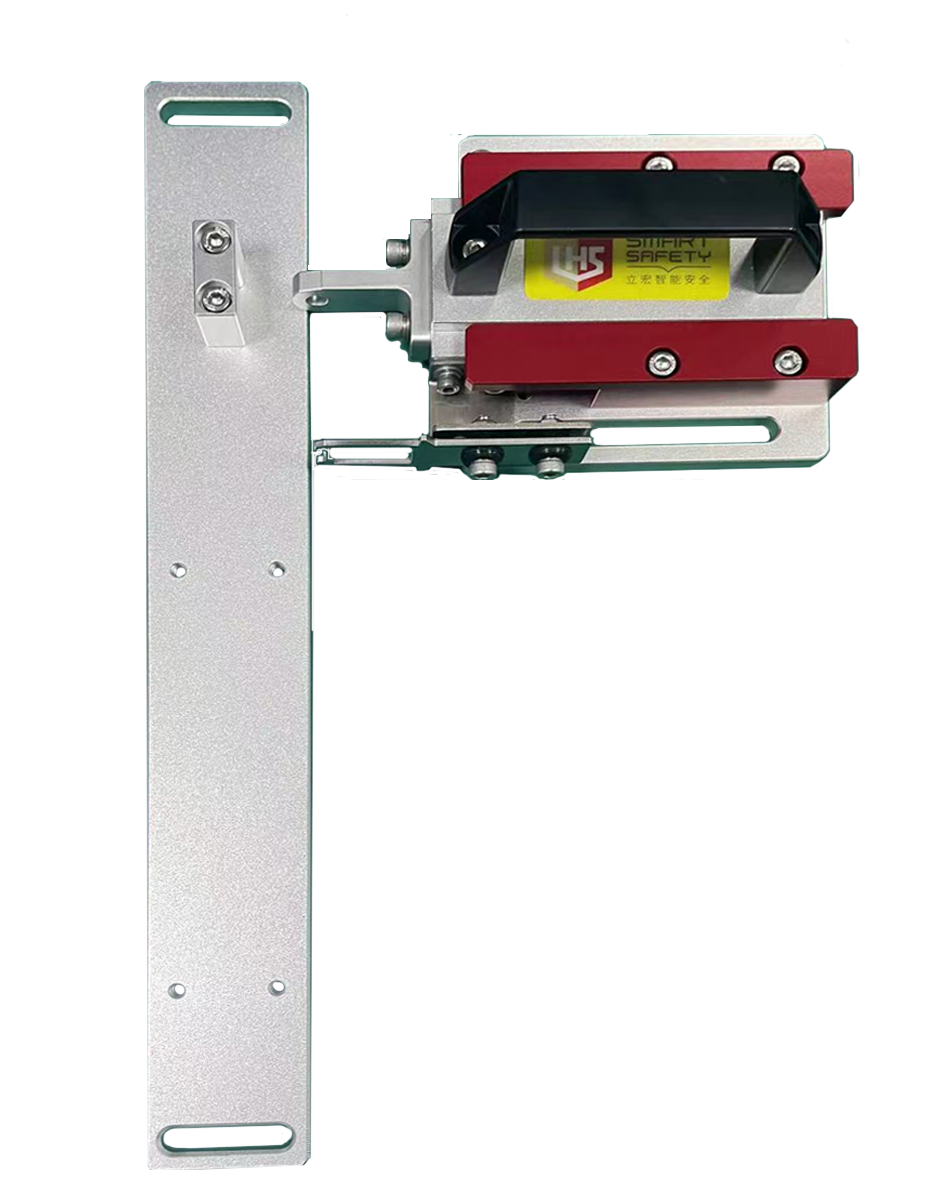

安全門鎖開關
| 電磁門鎖開關
| 電磁門鎖開關

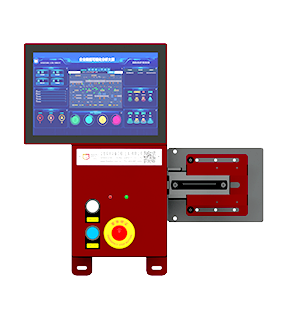

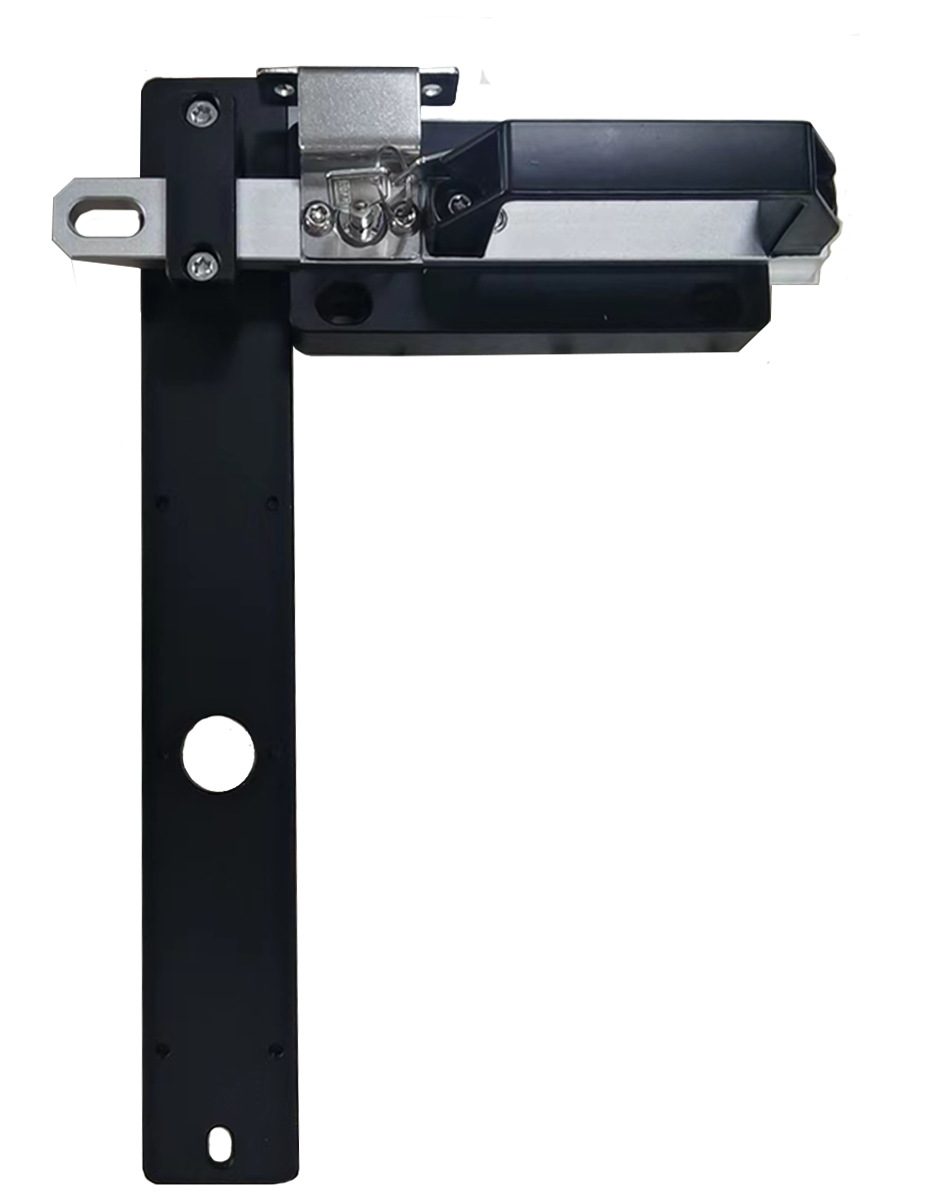

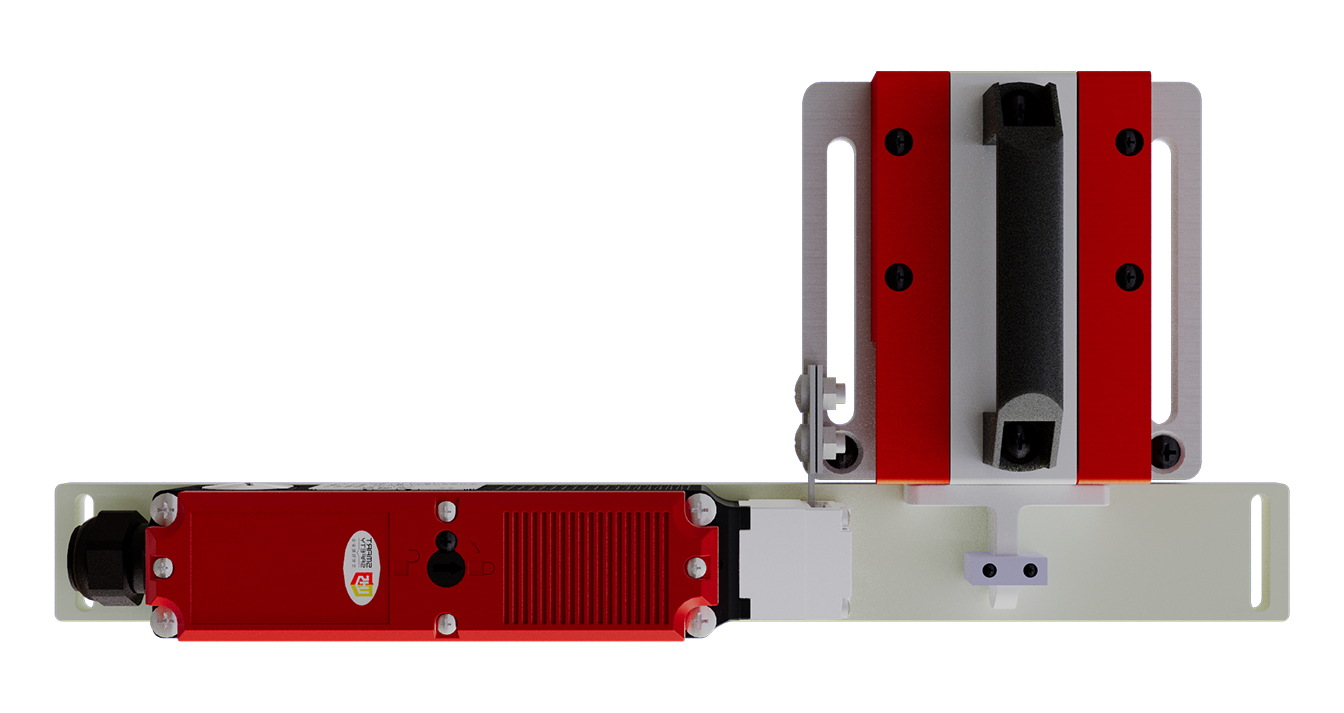

| AI智能安全門鎖
| ||
選 型 標 準 | 型號 | D3-B2S | D3SL | D3NL | AI box-F |
觸點設置 | 2NC/1NO | 2NC/1NC+2NC/1NO | 4NC/2NO | 2NC/1NO+2NC/1NO | |
外殼 | ABS塑料 | ABS塑料 | ABS塑料 | 金屬 | |
頭安裝 | 4個方向 | 4個方向 | 4個方 | 左右方向 | |
鎖定力 | 130N | 2000N | 2000N | 2000N | |
防護等級 | IP67 | IP67 | IP67 | IP67 | |
特 征 | 操作鑰匙可調節 | ? | ? | ? | |
24VDC電磁鎖定/ 機械解鎖 | ? | ? | ? | ||
門監視 | ? | ? | ? | ? | |
安全認證 | 安全認證 CE認證 | ? | ? | ? | ? |
